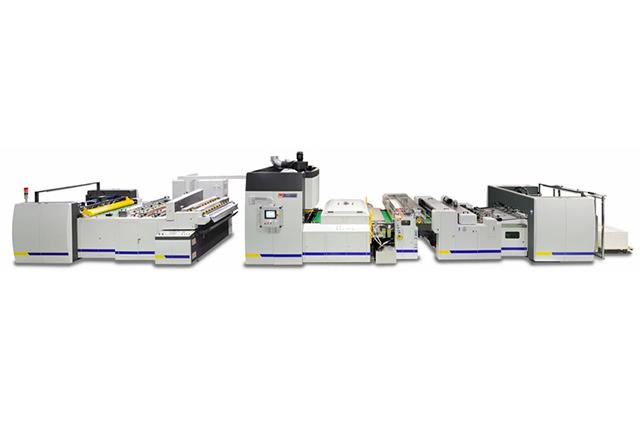

Ламинатор универсальный модель THF-1400
Машина предназначена для ламинирования алюминиевой фольги ,такими материалами как : пленка , бумага , также имеет функции нанесения эмали и окрашивания . Машина может работать на двух типах клеев : акриловый на водной основе и полимерный на основе сольвента .
Основные технические параметры :
1.Материалы для ламинации :PET,BOPP,CPP, ВОРЕТ, и др. Толщина : 0.012～0.06mm.
2.Клей акриловый водный , сольвентный..
3.Макс ширина нанесения :1250mm
4.Ширина вала :1400mm
5.Погрешность намотки : ≤±0.2mm
6.Скорость машины :0-80m/min
7Рабочая скорость :10-70m/min ( зависит от опциональности процесса)
8.Сушка – методо циркуляции и обдува горячим воздухом .
9.Температурный контроль :.180- 230 С
10.Нанесение клея мокрого : 2~12 г/m2
11 Макс диаметры на намотке и размотке : Φ800mm
14.Мощность сушки :100kw( пиковая 1 ч , далее 70 квт)
16.Длина сушки :10m(2m*5 секций )
17.Питание стандарт :380V 50HZ
18.Размеры габаритные с открытыми дверцами сушки :12M(длина )x4M(ширина )X4.5M(высота ).
19.Вес машины :18T

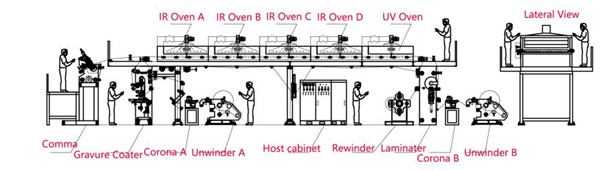

Основные части машины :
1.Размотчик
2.Головки нанесения 2
3.Сушка -10M（2M×5сек）
4.Съемники статич электричества 3
5.Система коррекции 2
6.Система удаления пыли 2
6.Система охладения , протяжки , ламинации ---1
7.Намотчик -1
8.Система температурного контроля 5
9.Трансмиссия 1
10 Система электро-контроля 1
11 Система очистки и удаления вредных испарений 1
12 Рама -1 ( разборная)
13.Коронатор 2
Основные бренды используемых составляющих машины .
|
NO. |
Наименование |
Применение |
Кол |
Бренд |
|
1. |
Натяжение размотка |
Датчики давления Прибор разгл вала |
1 |
Suzhixing ( Китай) |
|
2. |
Натяжение в сушке |
1 |
||
|
3. |
Натяжение намотка |
1 |
||
|
4. |
Сушка |
ИК+УФ сушки |
10m |
Suzhixing(Китай) |
|
5. |
Система контроля и коррекции |
Ультразвуковой и фотоэлектрический вэб-гид |
По 1 |
Feifan( Китай ) |
|
6. |
Температурный контроллер |
PID температурный контроллер |
4 |
Yatai(Китай) |
|
8. |
Резиновый вал |
Охлаждение |
1 |
Suzhixing (Китай) |
|
9. |
Пневмоэлемент цилиндра |
Охлаждение |
Полностью |
Dongsheng(Китай) |
|
10 |
Подшипники |
|
|
NSK,Japan |
|
11 |
Двиг. нанесения Охлаждение сушки двиг. Перемоточный двиг |
|
1 1 1 |
Siemens |
|
12 |
Вентиляторы сушки |
|
5 |
Feiya(Китай) |
|
13 |
Вынтиляторы вытяжки |
|
2 |
Feiya |
|
14 |
Пневмовалы |
ф3″ |
2 |
Feiya |
|
15 |
Основные валя |
Алюм.сплав ,1.4м |
Все |
Feiya |
|
16 |
PLC программный контроле интерфейс , тачскрин монитор . |
|
1 1 |
Simens,Germany Weilun,Taiwan,or Simens |
|
|
Рабочмй свет |
Освещение |
3 |
Светодиод или обычн энергосб. |
|
18 |
Контроллер нагревания |
|
5 |
Shanghai |
|
19 |
Электрич. Элементы |
Понижатели , переключатели , реле |
Вся машина |
Delixi or Japan |
|
20 |
Роторные соед. |
1.5дюйм |
2 |
|
|
21 |
Съемник статич.эл. |
Пассивного типа |
3 |
Карбон щетка |
|
22 |
Ракель |
|
10m |
Switzerland |
|
23 |
Контроллеры скорости |
|
Кажд 1 |
Shanghai |
|
24 |
Инвертер трансмиссии |
2.2kw,5.5kw,7.5kw |
3 |
Japan,Yasukawa |
|
25 |
Тормоз |
|
1 |
Huaguang |
Основные пояснения и дополнения по функциям и опциям машины :
